Bomba para AIB
25-175 RHBC 24-4-1/4 API
Estado: Sin Uso / Reparada por Bolland
Ubicacion: Centenario, Neuquén, Argentina

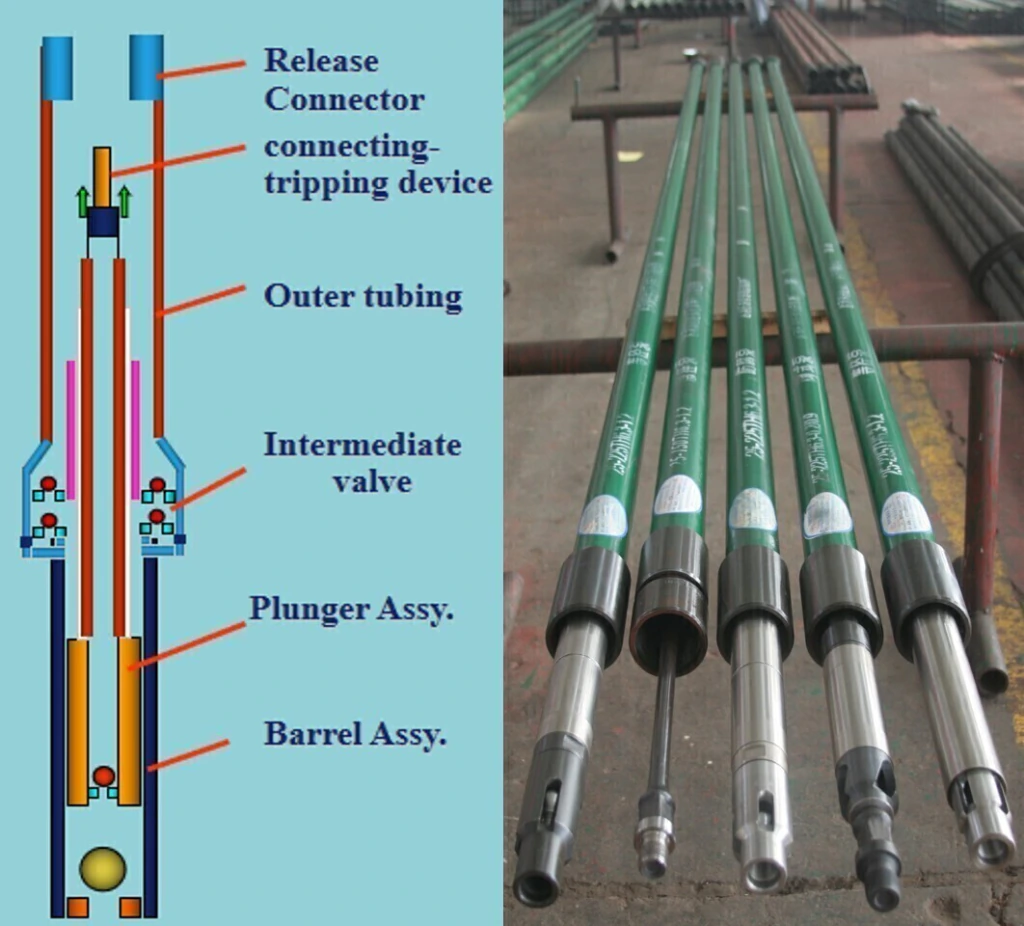

Bomba de subsuelo para bombeo mecánico (Artificial Lift by Rod Pump / AIB), diseñada bajo la norma
API 11AX. Es una bomba de varilla insertable (Insert Rod Pump) del tipo RHBC (Rod Pump, Heavy Wall
Barrel, Bottom Cup Hold Down), muy utilizada en pozos profundos de petróleo.
Código Significado
25 Tubing de 2-7/8"
175 Émbolo (plunger) de 1,75" (44,45 mm)
RHBC Bomba insertable, barril fijo (Stationary Heavy Wall Barrel), anclaje inferior tipo cup
24 Longitud del barril: 24 pies (7,32 m)
4-1/4 Extensión superior e inferior según API (depende del fabricante)
API Fabricada conforme a API Specification 11AX
Características técnicas
• Tipo: Bomba insertable (Insert Rod Pump).
• Norma: API 11AX.
• Diámetro del émbolo: 1,75" (44,45 mm).
• Tubing compatible: 2-7/8".
• Longitud del barril: 24 ft (7,32 m).
• Barril: Heavy Wall (pared gruesa).
• Instalación: Se baja armada con la sarta de varillas.
• Aplicación típica: Pozos profundos con bombeo mecánico. (Scribd)
Capacidad aproximada
Para un émbolo de 1,75", la constante volumétrica es aproximadamente:
• 2,24 m³/día por metro de carrera a 100 % de eficiencia. (Scribd)
Ejemplos:
• Carrera 2,5 m × 8 spm → aproximadamente 25–30 m³/día.
• Carrera 3,0 m × 10 spm → aproximadamente 45–55 m³/día.
El caudal real depende de:
• longitud de carrera,
• golpes por minuto,
• eficiencia volumétrica,
• porcentaje de gas,
• desgaste,
• viscosidad del crudo.
Ventajas
• Muy robusta para pozos profundos.
• El barril soporta únicamente presión externa, por lo que mantiene mejor las holguras.
• Excelente vida útil cuando el fluido es limpio.
• Fácil reemplazo mediante workover sin extraer el tubing.
Limitaciones
No es la mejor opción cuando existe:
• elevada producción de arena,
• sólidos abrasivos,
• gran cantidad de parafina.
En esos casos suelen utilizarse otros diseños (RWAC, RXBC, etc.).
